ما هو نوع القوة القابضة التي يستخدمها مرساة الإسفين؟

تعتمد السلامة الهيكلية بشكل أساسي على مطابقة آلية التثبيت الدقيقة للمادة الأساسية التي اخترتها. يواجه المهندسون والمقاولون مخاطر هائلة عند اختيار المراسي بشكل أعمى. إن اختيار أداة التثبيت دون فهم عميق لآليات التثبيت الخاصة بها يؤدي إلى فشل كارثي في ​​الحمل. أنت أيضًا تخاطر بانتهاكات شديدة للامتثال للقانون أو حدوث أضرار هيكلية دائمة. أنت بحاجة إلى اليقين المطلق قبل الحفر في الخرسانة الصلبة.

يحدد هذا الدليل بوضوح قوة التثبيت الميكانيكية لمرساة الإسفين . نحن نترجم هذه القوة التقنية إلى قدرات تحميل حقيقية وعالية الكفاءة. سوف يكتشف القراء إطارًا قائمًا على الأدلة لتقييم مدى ملاءمة أدوات التثبيت. سوف تتعلم كيف يترجم عزم الدوران إلى احتكاك. سوف ترى لماذا تملي قوة الخرسانة الحدود النهائية. وأخيرًا، نعرض لك كيفية التحقق من الامتثال لتطبيقك المحدد.

الوجبات السريعة الرئيسية

• الآلية: تعتمد المراسي الإسفينية حصريًا على التمدد الميكانيكي المتحكم في عزم الدوران (الاحتكاك) لتأمين الأحمال.

• حدود المواد الأساسية: تم تصميمها بشكل صارم للخرسانة الصلبة وسوف تفشل أو تسبب انفجارات في الطوب أو البلوك أو البناء المجوف.

• الاعتماد على الأداء: قوة التثبيت الفعلية متغيرة إلى حد كبير وتعتمد على قوة ضغط الخرسانة (PSI)، وعمق التضمين، وعزم دوران التثبيت الدقيق.

• الامتثال للكود: تتطلب المواصفات تقييم كل من الأحمال الثابتة والديناميكية وفقًا لمعايير اختبار ICC-ES للخرسانة المتشققة أو غير المتشققة.

الميكانيكا: كيف يخلق الاحتكاك والتمدد قوة قابضة

دعونا نحدد المبادئ الميكانيكية الأساسية. وهذا ينشئ خط أساس تقنيًا قويًا لاختيار أدوات التثبيت.

توسيع يتم التحكم فيه بعزم الدوران

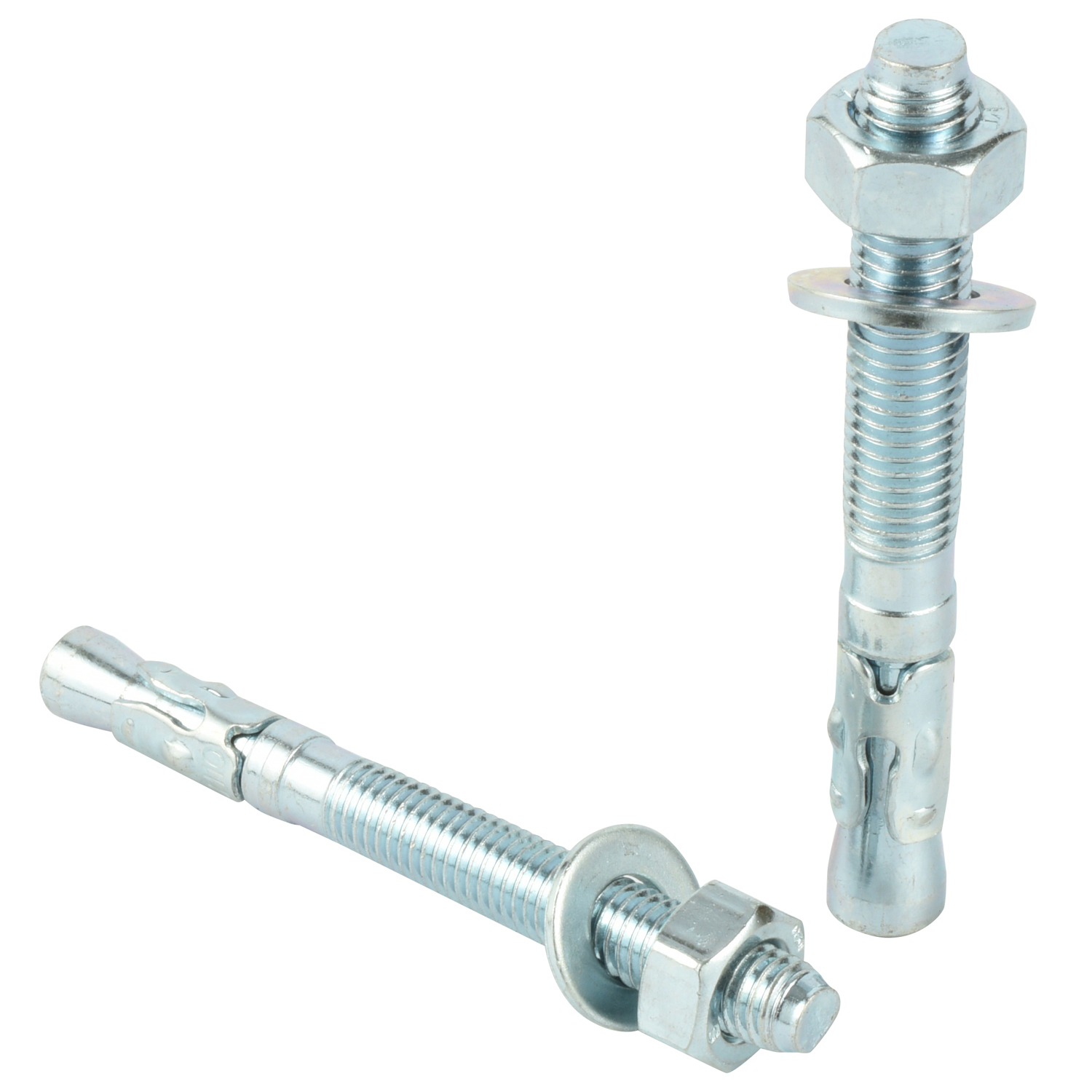

يؤدي ربط صامولة المرساة إلى حدوث حركة ميكانيكية قوية. يؤدي تدوير مفتاح الربط إلى سحب المسمار الملولب إلى الأعلى. تتميز نهاية العمل لهذا المسمار بإسفين مخروطي الشكل. عندما يتحرك هذا الإسفين للأعلى، فإنه يجبر مقطع التمدد المحيط على التوسع للخارج. تترجم هذه الهندسة الهندسية عزم الدوران إلى ضغط جانبي هائل.

مقاومة الاحتكاك

يتم تثبيت مشبك التوسيع بشكل دائم على الجدران الداخلية للفتحة المحفورة. هذا التوسع الخارجي يخلق مقاومة احتكاك شديدة. الاحتكاك هو القوة الوحيدة التي تثبت الجهاز في مكانه. يمسك المقطع الركام ومعجون الأسمنت بقوة. أنت تعتمد كليًا على هذا الضغط الخارجي لحمل الأحمال الهيكلية الضخمة بأمان.

التشوه الدائم

يعض المشبك المعدني جسديًا في المسام الخرسانية. يتشوه تحت الضغط ليتناسب مع العيوب المجهرية داخل الأسطوانة المحفورة. بسبب هذه اللدغة العدوانية، يصبح المثبت أداة تثبيت دائمة. لا يمكنك استخراجه دون تدمير الركيزة المحيطة به. الرابطة الميكانيكية دائمة بمجرد ضبط المشبك.

متطلبات "التحميل المسبق".

العديد من المهنيين يسيئون فهم القوة القابضة. القوة القابضة لا توجد بمجرد الإدخال. يجب عليك تطبيق عزم الدوران لإشراك المقطع. يجب استيفاء حد معين لعزم الدوران أثناء التثبيت. يؤدي الوصول إلى عزم الدوران هذا إلى إنشاء حمل مسبق بالغ الأهمية. هذا التوتر يبقي التركيب محكمًا على المادة الأساسية. بدون التحميل المسبق المناسب، سوف يفشل المفصل تحت الضغط الديناميكي.

اتبع هذه الخطوات لضمان المشاركة الميكانيكية المناسبة:

1. حفر حفرة عمودية تماما مطابقة للقطر الاسمي.

2. إخلاء جميع غبار السيليكا المحاصرين من التجويف.

3. دفع الجسم الصلب من خلال المباراة في البلاطة.

4. قم بتطبيق قوة الدوران المحددة من قبل الشركة المصنعة باستخدام مفتاح ربط مُعاير.

تقييم سعات التحميل: الشد مقابل قوة القص

يحتاج صناع القرار إلى ترجمة القوة الميكانيكية النظرية إلى مقاييس التقييم الوظيفي. نقوم بتقسيم هذه المقاييس إلى فئتين أساسيتين من الضغط.

قوة الشد (قوة السحب)

تقيس قوة الشد مدى مقاومة الاحتكاك الداخلي لقوى السحب المباشرة. تخيل أن الآلات الثقيلة تتدلى مباشرة من لوح السقف. وبدلاً من ذلك، تخيل حمولة ثقيلة تنسحب مباشرة بعيدًا عن جدار عمودي. يحارب المقطع الموسع هذه القوة الخارجية باستخدام قبضة شديدة. عندما يحدث فشل الشد، فإنه يظهر عادةً على شكل انفجار مخروطي خرساني. تنتج المادة الأساسية قبل أن ينكسر الفولاذ.

قوة القص (القوة الهبوطية)

تقوم قوة القص بتقييم مستوى إجهاد مختلف تمامًا. إنه يقيس مدى مقاومة الجسم الفولاذي الصلب لتأثير المقصلة. فكر في خزانة كهربائية ثقيلة تنزلق على الحائط. الساق الفولاذية نفسها تمنع هذه الحركة الهبوطية. يحدد قطر العمود المعدني في المقام الأول قدرة القص. توفر الأقطار الأكبر مقاومة أعلى بكثير ضد القطع.

متغير PSI الخرساني

إن تكون قوة المرساة الإسفينية بنفس قوة البيئة المضيفة لها. يتم تحديد القوة القابضة بشكل صارم بقوة المواد الأساسية. لنفترض أنك حددت الأجهزة التي تم تصنيفها بـ 5000 رطل. سوف تفشل في وقت أبكر بكثير إذا تم تركيبها في خرسانة 2000 رطل لكل بوصة مربعة بدلاً من 4000 رطل لكل بوصة مربعة من الخرسانة. تنهار الخرسانة الناعمة ببساطة تحت الضغط الشديد الذي يمارسه مقطع التمدد.

عوامل السلامة القياسية الصناعية

لا يقوم المهندسون أبدًا بتصميم الهياكل وفقًا لأحمال الفشل التي تم اختبارها في نهاية المطاف. توصي الإرشادات المهنية بنسبة أمان قياسية 4:1 للأحمال الثابتة. يمكنك تقسيم حمل الفشل النهائي على أربعة. يحدد هذا الحساب حمل العمل الآمن لديك. يحمي هذا المخزن المؤقت من القوى الديناميكية غير المتوقعة أو أخطاء التثبيت البسيطة.

إسفين المراسي مقابل البدائل: منطق القائمة المختصرة

يحتاج المقاولون إلى إطار قرار واضح. إن مقارنة قوى التثبيت عبر فئات أدوات التثبيت تمنع حدوث أخطاء خطيرة في المواصفات في موقع العمل.

المراسي الوتد مقابل المراسي الأكمام

• الوتد: وهي مخصصة لتطبيقات الخرسانة الصلبة. أنها توفر سعة تحميل إجمالية أعلى بكثير. حجم ثقب الحفر المطلوب يساوي بدقة قطر الجهاز.

• الأكمام: تقوم هذه السحابات بتفريق الضغط الخارجي على مساحة سطح أكبر بكثير. إنها مناسبة للمواد الأساسية الأكثر ليونة مثل الطوب والكتلة المجوفة والملاط. ومع ذلك، فهي توفر قدرة احتجاز نهائية أقل بشكل ملحوظ.

المراسي الإسفينية مقابل البراغي الخرسانية

• الإسفين: تعمل هذه المثبتات على إنشاء وصلات ثابتة دائمة وشديدة التحمل. يجب أن يستخدم القائمون على التركيب مفتاح عزم الدوران المُعاير لضبطهم بشكل صحيح. أنها تتطلب مسافات حافة محددة لمنع التشظي.

• البراغي الخرسانية: تستخدم التعشيق الميكانيكي عن طريق قطع الخيوط الحرفية في الخرسانة. فهي قابلة للإزالة بالكامل. أنها تعمل بشكل أفضل للمسافات القريبة. عادةً ما يستخدمها المحترفون للأحمال الخفيفة إلى المتوسطة.

المراسي الإسفينية مقابل المراسي الكيميائية/اللاصقة

• الإسفين: يوفر المرساة الإسفينية سعة تحميل فورية وجاهزة للاستخدام. لا يوجد أي وقت علاج على الإطلاق. يعتمد بشكل كامل على الاحتكاك.

• المواد الكيميائية: تعتمد على الروابط الكيميائية المعقدة والتلامس السطحي بنسبة 100%. إنها الأفضل للتطبيقات ذات الاهتزازات العالية أو المواضع ذات المسافة القصوى. إنها تتطلب تنظيفًا دقيقًا للثقب وضوابط صارمة لدرجة الحرارة أثناء التثبيت.

حقائق التنفيذ: عوامل الخطر التي تهدد القوة القابضة

تكشف الخبرة العملية عن العديد من مخاطر التثبيت. تؤدي أخطاء الحقول الشائعة هذه بسهولة إلى فشل ذريع في الاتصال.

التسامح لقمة الحفر

استخدام قطعة صغيرة مهترئة يدمر القدرة على التحمل على الفور. البتة ذات الحجم الخطأ خطيرة بنفس القدر. يجب أن تتطابق قطع البناء بشكل صارم مع قطر التثبيت. فتحة كبيرة الحجم تقلل الاحتكاك الداخلي بشكل كبير. إنه يلغي القدرة على الإمساك بالكامل. تعتبر لقم الثقب المتوافقة مع ANSI إلزامية للحوامل الهيكلية.

تحضير الحفرة

يعد الفشل في تنظيف غبار الخرسانة من الأخطاء الفادحة والشائعة. يعمل الغبار المتبقي كمواد تشحيم جافة. يمنع مقطع التوسيع من العض في الجدار الصلب. يؤدي هذا الخطأ في كثير من الأحيان إلى دوران الجهاز إلى ما لا نهاية أثناء الشد. استخدم دائمًا الهواء المضغوط وفرشاة سلكية.

مسافة الحافة والتباعد

يجب على القائمين بالتركيب أن يفصلوا بين مواقع الحفر بشكل صحيح. يعد التثبيت بالقرب من الحافة أمرًا خطيرًا للغاية. يعد التثبيت بالقرب من أداة تثبيت أخرى أمرًا سيئًا بنفس القدر. تتداخل مخاريط الضغط الداخلية تحت الأحمال الثقيلة. يؤدي هذا التداخل إلى انفجار الخرسانة المفاجئ أو تشظي السطح بشكل خطير. قم دائمًا بالرجوع إلى إرشادات التباعد الخاصة بالشركة المصنعة.

أخطاء عزم الدوران

يعد نقص عزم الدوران مشكلة صناعية واسعة النطاق. فشل في تشغيل مقطع التوسيع بشكل كامل. سوف يخفف الاتصال حتما مع مرور الوقت. الإفراط في عزم الدوران مدمر بنفس القدر. القوة المفرطة يمكن أن تكسر الجسم الفولاذي. يمكنها أيضًا سحق الهيكل الخرساني المحيط. قم دائمًا بتفويض استخدام مفتاح عزم الدوران المعاير.

معايير المواصفات واعتبارات الامتثال

يركز المتخصصون في مجال الهندسة بشكل كبير على الامتثال الصارم ومتطلبات التعليمات البرمجية. إنهم لا يخمنون أبدًا متى تكون السلامة الهيكلية وحياة البشر على المحك.

موافقات ICC-ES

يبحث المهندسون الإنشائيون باستمرار عن أرقام ESR. تتحقق أرقام تقرير خدمة التقييم (ESR) من القدرات التي تم اختبارها بشكل مستقل. تثبت هذه التقارير أن أداة التثبيت تتوافق مع معايير البناء الدولية. يجب عليك دائمًا تحديد الأجهزة التي تم تقييمها للتطبيقات الهيكلية المهمة. تشكل الأجهزة التي لم يتم تقييمها مخاطر مسؤولية غير مقبولة.

الخرسانة المتشققة مقابل الخرسانة غير المتشققة

قد تفقد أدوات التثبيت القياسية الاحتكاك بمرور الوقت. تتشقق الخرسانة بشكل طبيعي مع تقدمها في السن أو تحركها تحت الضغط. إذا تقاطع الشق مع الحفرة المحفورة، ينخفض ​​الاحتكاك القياسي على الفور. يتسع الثقب مجهريا. إن أدوات التثبيت المحددة ذات التصنيف الزلزالي مطلوبة بشكل صارم للبيئات الخرسانية المتشققة. تتميز بمشابك متخصصة مصممة للحفاظ على الإمساك حتى عند توسع الثقب.

اختيار المواد (تأثير التآكل)

يؤدي التآكل البيئي إلى تدهور مقطع التمدد بسرعة. يؤدي الصدأ في النهاية إلى تدمير قوة الاحتكاك. يجب عليك مطابقة درجة الفولاذ مع البيئة المحلية.

خاتمة

دعونا نلخص معايير القرار الأولية. تستخدم المرساة الإسفينية احتكاكًا ميكانيكيًا هائلاً للحصول على قوة إمساك فائقة. ومع ذلك، فإن فعاليتها مرتبطة بشكل صارم بشروط محددة. يجب عليك استخدامه حصريًا في تطبيقات الخرسانة الصلبة. يجب عليك التأكد من التسامح المناسب للثقب أثناء الحفر. يجب عليك تطبيق عزم الدوران الصحيح بالضبط.

اتخذ إجراءً محددًا قبل التثبيت الهيكلي التالي. راجع أوراق البيانات الفنية للشركة المصنعة بعناية. قم بمطابقة متطلبات الحمل المحددة الخاصة بك وPSI الملموس مع الأجهزة الصحيحة. تحقق من القطر الدقيق وعمق التضمين وفقًا لخططك الهندسية. لا تترك أبدًا السلامة الهيكلية للصدفة.

التعليمات

س: هل يمكن استخدام مرساة إسفينية في الطوب أو البلوك المجوف؟

ج: لا، فقوة التمدد عالية التركيز سوف تتسبب في تشقق أو نفخ المواد الهشة أو المجوفة. استخدم مرساة الأكمام أو مسمار التبديل بدلاً من ذلك.

س: هل يمكنني إزالة مرساة إسفينية بمجرد تثبيتها؟

ج: يمكن إزالة الصامولة والفلكة، ولكن يتم تثبيت جسم المرساة ومشبك التمدد بشكل دائم في الخرسانة. يجب قطعه أو دفعه إلى عمق الحفرة.

س: لماذا تدور المرساة الإسفينية في الحفرة؟

ج: يحدث عادةً بسبب حفر الثقب بشكل كبير جدًا، أو استخدام لقمة ثقب مهترئة، أو الفشل في إزالة الغبار الخرساني من الثقب قبل إدخاله، مما يمنع المشبك من الالتصاق.

س: هل يزيد عمق التضمين من قوة الإمساك؟

ج: نعم، إلى حد ما. يؤدي التضمين الأعمق عمومًا إلى زيادة قوة الشد، بشرط أن تكون الخرسانة سميكة بدرجة كافية لمنع انفجار القاع. اتبع دائمًا الحد الأدنى من خطوط التضمين الخاصة بالشركة المصنعة.
