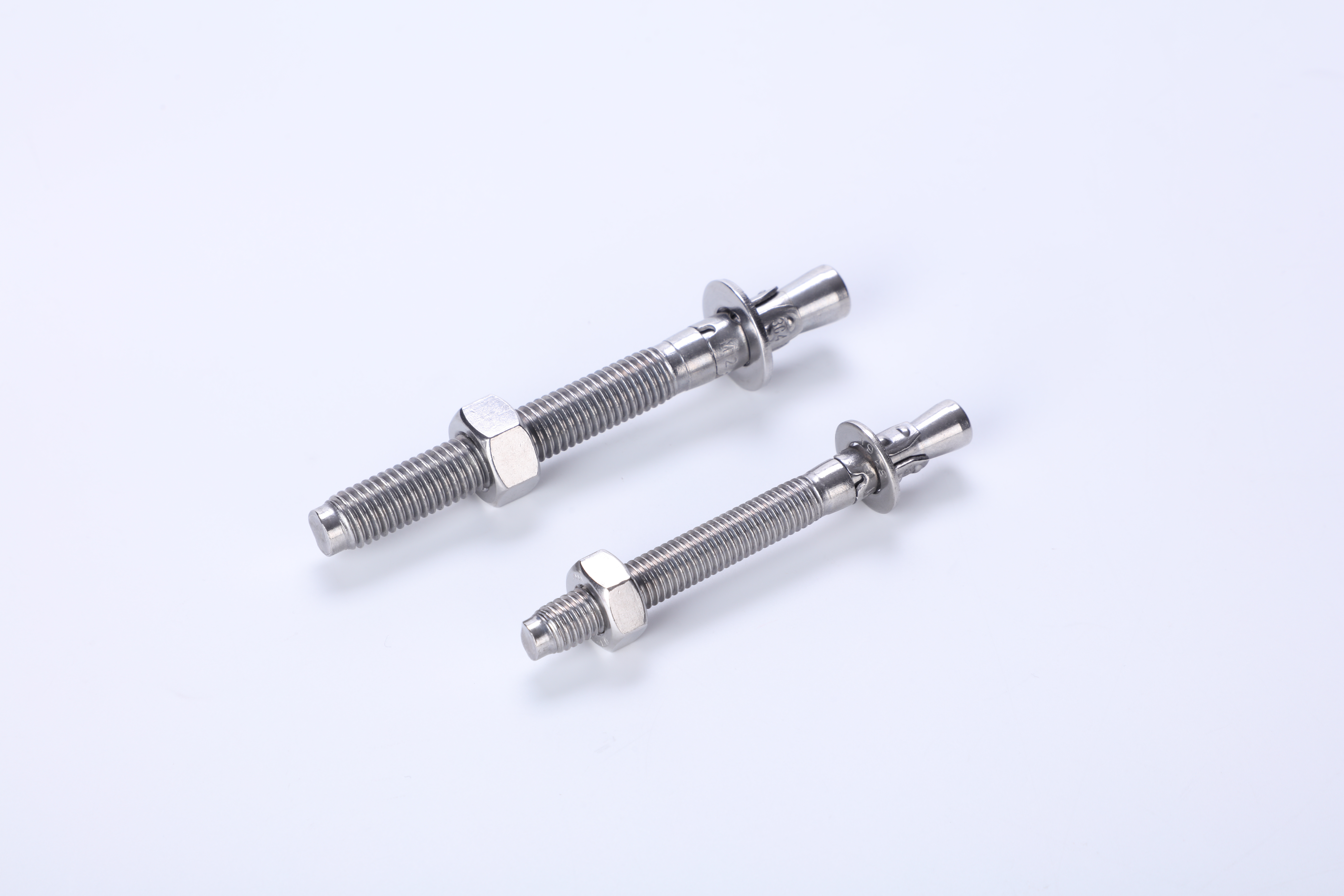

ما هو مرساة إسفين ملموسة؟

إن تأمين الآلات الثقيلة أو الإطارات الهيكلية أو أرفف البليت لا يترك مجالًا للخطأ. إن فشل أداة التثبيت تحت الأحمال الهائلة يعرض المشروعات بأكملها للخطر ويعرض حياة الإنسان للخطر. يعتمد الاستقرار الهيكلي كليًا على اختيار نظام التثبيت المثالي.

تعمل بمثابة المرساة الإسفينية أداة تثبيت شديدة التحمل تعتمد على الاحتكاك، وقد تم تصميمها خصيصًا للمواد الأساسية الخرسانية الصلبة. يتطلب تحقيق أقصى قوة تحمل حسابات دقيقة للحمل، ومواصفات العمق الصحيحة، والمطابقة البيئية الدقيقة. غالبًا ما تؤدي الاختيارات الرديئة إلى عمليات سحب كارثية أو تآكل سريع.

يزود هذا الدليل الفني المشترين والمهندسين والمقاولين بتقييم هذه المثبتات المهمة بشكل صحيح. سوف تتعلم كيفية التنقل بين سعات التحميل، وتحديد المواد المناسبة للظروف القاسية، والمنتجات المتوافقة مع المصدر. سنستكشف أيضًا مخاطر التثبيت الشائعة لضمان بقاء اتصالاتك آمنة بشكل دائم على مدار عقود من الاستخدام.

الوجبات السريعة الرئيسية

• الآلية: تحقق المراسي الإسفينية قدرتها على التحمل من خلال التمدد الميكانيكي (الاحتكاك) عند عزم الدوران.

• حدود التطبيق: يتم استخدامها بشكل صارم في الخرسانة الصلبة - وليس الطوب أو البلوك أو الملاط.

• عوامل المواصفات: يتطلب الاختيار حساب عمق التضمين، ومسافة الحافة، وسعة الحمولة، ومخاطر التآكل البيئي.

• الامتثال: تتطلب التطبيقات المهمة مراسي مع تقارير تقييم ICC-ES محددة (على سبيل المثال، الخرسانة المتشققة أو الموافقات الزلزالية).

الميكانيكا: كيف تعمل مرساة الإسفين تحت الحمل

يطلب المهندسون والمقاولون نقاط قوة ثبات دائمة يمكن التنبؤ بها لدعم أحمال القص والشد الساكنة. تسحب قوى القص إلى الأسفل عبر ملف التثبيت. تنسحب قوى التوتر مباشرة من المادة الأساسية. القدرة على التنبؤ لها أهمية كبيرة في البناء التجاري.

يساعدك فهم التشريح الداخلي على تصور قوة الإمساك. يعتمد كل قياسية مرساة إسفينية على أربعة مكونات محددة:

• مسمار ملولب: الجسم الفولاذي الرئيسي الذي ينقل الحمل.

• مقطع التوسيع (الوتد): الطوق السفلي الممتد مقابل الخرسانة.

• الجوز: عنصر التثبيت العلوي الذي يقود عزم الدوران.

• الغسالة: الحلقة المسطحة التي توزع الضغط السطحي بالتساوي.

تعتمد فيزياء التمدد بالكامل على آلية "يتم التحكم في عزم الدوران". تقوم بإدخال المثبت في الفتحة المحفورة مسبقًا. يؤدي تشديد الجوز إلى سحب الطرف السفلي المخروطي الشكل إلى الأعلى. يؤدي هذا السحب للأعلى إلى دفع مقطع التمدد إلى الخارج. يتم تثبيت المشبك المعدني بشكل دائم على جدران الفتحات الخرسانية الكاشطة. الاحتكاك يقفل التجميع في مكانه.

تعتمد قيم الاحتفاظ المتوقعة بنسبة 100% على الإعداد المناسب للثقب. يجب أن يتطابق قطر الثقب المحفور تمامًا مع قطر المرساة. فتحات كبيرة الحجم تمنع المشبك من العض على الجدران. علاوة على ذلك، فإن الفشل في تنظيف الغبار الخرساني يعمل كمواد تشحيم، مما يؤدي إلى تدمير الاحتكاك اللازم.

أفضل الممارسات: استخدم دائمًا لقمة ثقب ذات رأس كربيد تتوافق مع معايير ANSI. وهذا يضمن بقاء قطر الثقب متسامحًا تمامًا مع مشبك التوسيع.

اختيار المواد: مطابقة المرساة للبيئة

تحدد المطابقة البيئية العمر الوظيفي لأي نظام تثبيت. يؤدي اختيار سبيكة معدنية غير صحيحة إلى الأكسدة السريعة والضعف الهيكلي والفشل في نهاية المطاف. استخدم مصفوفة الميزات والنتائج هذه لوضع قائمة مختصرة لـ SKU الصحيح.

فولاذ كربوني مطلي بالزنك

يقوم المصنعون بتغطية الفولاذ الكربوني باستخدام طبقة رقيقة من الزنك. وهذا يخلق حاجزًا أساسيًا ضد الرطوبة الجوية.

• الأفضل لـ: التطبيقات الجافة والداخلية. تشمل الاستخدامات النموذجية تركيب نظام التدفئة والتهوية وتكييف الهواء (HVAC)، والرفوف الداخلية، وتأطير الجدران الداخلية.

• الخطر: يحدث التآكل السريع في حالة تعرضه للرطوبة المستمرة أو الطقس الخارجي أو العوامل الكيميائية.

• ملف تعريف التكلفة: يمثل هذا الخيار الأكثر اقتصادا المتاح.

المجلفن بالغمس الساخن (HDG)

الغمس الساخن يغمر الفولاذ في الزنك المنصهر. تطبق هذه العملية طبقة واقية أكثر سمكًا ومتينة.

• الأفضل لـ: البيئات الخارجية الرطبة أو تطبيقات الأخشاب المعالجة.

• الخطر: يؤثر طلاء الزنك السميك أحيانًا على خيوط الصمولة. تأكد دائمًا من توافق صواميل HDG كبيرة الحجم بشكل صحيح لمنع الارتباط.

304 و 316 الفولاذ المقاوم للصدأ

يدمج الفولاذ المقاوم للصدأ الكروم لمقاومة الأكسدة داخليًا بدلاً من الاعتماد على طلاء السطح.

• الأفضل لـ: البيئات المغمورة أو الساحلية أو الثقيلة بالمواد الكيميائية. الدرجة 316 تقاوم بشكل واضح المياه المالحة والتعرض لنسبة عالية من الكلور.

• المخاطر: تحمل هذه أعلى تكلفة مقدمة. ومع ذلك، فإن هذا الاستثمار يمنع الفشل الهيكلي الكارثي الناجم عن الصدأ غير المرئي الذي يزحف إلى أسفل المسمار.

جدول ملخص اختيار المواد

المراسي الوتد مقابل المراسي الأكمام: اتخاذ القرار الصحيح

غالبًا ما يخلط الناس بين أدوات التثبيت القائمة على الاحتكاك أثناء مرحلة اتخاذ القرار. يؤدي تحديد نوع المرساة الخاطئ إلى إتلاف المواد الأساسية وإبطال الضمانات الهيكلية. دعونا نقارن بين هذين الخيارين المشتركين.

تحدد قيود المواد الأساسية اختيارك الأولي. يجب عليك استخدام مرساة إسفينية للخرسانة الصلبة فقط. قوة التوسع الهائلة تحطم البناء الأكثر ليونة. توفر مثبتات الأكمام تنوعًا أكبر. فهي تقوم بتوزيع قوى التمدد على مساحة أوسع، وتستوعب الطوب، والكتل المجوفة، ومفاصل الملاط الأكثر ليونة بأمان.

تختلف قدرات التحميل بشكل كبير. يوفر القياسية مرساة الإسفين قيم احتجاز أعلى بكثير في كل من القص والتوتر. الاتصال المباشر بين الخرسانة والصلب عند مشبك التمدد يخلق احتكاكًا لا مثيل له. تعتمد مثبتات الأكمام على غلاف معدني رفيع يضغط بين المسمار والجدار، مما يقلل بطبيعته من الحد الأقصى لتحمل الحمل.

تختلف قواعد تغيير حجم الثقب أيضًا. تتطلب المراسي الإسفينية قطر ثقب مماثل للمرساة نفسها. يتطلب مسمار مقاس 1/2 بوصة فتحة مقاس 1/2 بوصة. على العكس من ذلك، تتطلب مثبتات الأكمام فتحة تتوافق مع القطر الخارجي للكم، وليس المسمار الداخلي الملولب.

استخدم منطق القائمة المختصرة الواضح. إذا كانت المادة الأساسية مشبوهة، أو مجوفة، أو غير معروفة، أو حجرية بشكل واضح، فتخلى عن مفهوم الإسفين تمامًا. إذا كانت القاعدة تتكون من خرسانة صلبة عالية PSI تتطلب تثبيتًا هيكليًا دائمًا، فحدد دائمًا مرساة الإسفين.

مخطط مقارنة السحابة

أبعاد التقييم النقدي للتحديد

يبني المهندسون الثقة من خلال الدقة التقنية الصارمة. تمنع الافتراضات الشفافة المتعلقة بتوزيع الأحمال حدوث أعطال في الموقع. تعتمد المواصفات المناسبة على ثلاثة أبعاد حاسمة.

يتحكم عمق التضمين في مقاومة الانسحاب الإجمالية. يدرج المصنعون كلا من الحد الأدنى وأعماق التضمين القياسية. يضمن الحد الأدنى من التضمين تثبيت مقطع التمدد بشكل آمن أسفل السطح الخرساني. يؤدي التضمين الأعمق إلى قيم احتجاز توتر أعلى. ومع ذلك، تتوقف قوة التحمل عن الزيادة عندما تتجاوز نقطة الفشل الطبيعي للخرسانة. بعد هذه النقطة، سوف ينسحب المخروط الخرساني قبل أن ينكسر الفولاذ.

مسافة الحافة والتباعد تملي قواعد التخطيط. يؤدي وضع المثبتات بالقرب من بعضها البعض إلى إنشاء مخاريط ضغط متداخلة داخل الخرسانة. إن وضعها بالقرب من الحافة يؤدي إلى تشظي الخرسانة، حيث تنكسر قطع الخرسانة تحت الضغط. تستخدم معايير الصناعة قاعدة صارمة. حافظ على مسافة 5x قطر المرساة من أي حافة غير مدعومة. حافظ على مسافة 10x قطر المرساة بين أدوات التثبيت المجاورة.

يحدد الامتثال والشهادات خطوط الأساس للسلامة القانونية. تتطلب المشاريع التجارية في كثير من الأحيان تقارير تقييم ICC-ES محددة. تنطبق الموافقات الخرسانية غير المتشققة على الأساسات القياسية. تمثل موافقات الخرسانة المتشققة معيار اختبار أكثر صرامة. تحاكي هذه الاختبارات عملية فتح وإغلاق الشقوق الصغيرة حول مقطع التمدد. تتطلب متطلبات المنطقة الزلزالية شهادات الخرسانة المتشققة. يمثل استخدام المراسي العامة غير المعتمدة مسؤولية كبيرة في عمليات البناء الاحترافية.

حقائق التنفيذ: تجنب حالات فشل التثبيت الشائعة

تكشف الخبرة الميدانية الواقعية مدى تكرار فشل المواصفات المثالية بسبب سوء التنفيذ. يتطلب التثبيت الالتزام الصارم بالبروتوكولات الميكانيكية.

تعمل تقنية "الثقب بلا قاع" على حل مشكلات الإزالة المستقبلية. بمجرد تعشيق مشبك التوسيع، لا يمكن استخراج أداة التثبيت بسهولة. يؤدي إخراجها إلى تحطيم الخرسانة المحيطة. للتخفيف من ذلك، قم بحفر الثقب بشكل أعمق من طول المرساة الإجمالي. إذا كنت بحاجة إلى إزالة التركيب لاحقًا، فما عليك سوى إزالة الجوز ودق المسمار المتبقي في الحفرة العميقة.

التحكم في عزم الدوران يملي السلامة على المدى الطويل. يؤدي تشديد الجوز إلى تنشيط مقطع التوسيع. يؤدي الإفراط في عزم الدوران إلى تجريد الخيوط الفولاذية أو تدوير المجموعة بأكملها داخل الثقب، مما يؤدي إلى تدمير كل الاحتكاك. يفشل عزم الدوران السفلي في توسيع المشبك بالكامل، مما يسمح للمثبت بالانزلاق تحت الحمل. استخدم دائمًا مفتاح عزم الدوران المُعاير. راجع مواصفات عزم الدوران الخاصة بالشركة المصنعة المطبوعة على الصندوق.

تؤثر إدارة الحطام بشكل مباشر على القدرات. يولد الحفر غبارًا خرسانيًا ناعمًا. يؤدي ترك هذا الغبار داخل الحفرة إلى تقليل الاحتكاك بشكل كبير. ينزلق مشبك التمدد على الغبار المسحوق بدلاً من عض الجدران الخرسانية الصلبة. استخدم دائمًا الهواء المضغوط أو المكنسة الكهربائية أو فرشاة سلكية لتنظيف الثقب جيدًا قبل إدخاله.

أخطاء التثبيت الشائعة:

1. استخدام لقمة مثقاب مهترئة، مما يؤدي إلى حدوث ثقب صغير الحجم أو ملتوي.

2. طرق الخيوط مباشرة مما يسبب تلفها ويمنع تركيب الجوز. (قم دائمًا بربط الصمولة قبل الضرب).

3. تجاهل إزالة الغبار الخرساني، مما يقلل من قدرة التحمل بنسبة تصل إلى 50%.

قائمة مختصرة للموردين: كيفية الحصول على مراسي إسفينية على نطاق واسع

يتطلب الانتقال من المواصفات إلى الشراء إجراء فحص صارم للموردين. يؤدي التأخير في تسليم أدوات التثبيت إلى إيقاف مواقع العمل التجارية بالكامل على الفور.

يمثل التوفر وعمق المخزون أهم المقاييس. يقوم المورد الجيد بتخزين آلاف الوحدات بأقطار وأطوال مختلفة. لا يمكنك الانتظار لأسابيع للحصول على نوع متخصص من الفولاذ المقاوم للصدأ 316. ابحث عن شركاء يظهرون مستويات مخزون عميقة وموثوقة.

التتبع يضمن الامتثال للمشروع. يقدم الموردون ذوو السمعة الطيبة أوراق البيانات الفنية فورًا عند الطلب. إنها توفر جداول تحميل شاملة توضح بالتفصيل قدرات القص والشد بناءً على PSI الخرساني. علاوة على ذلك، فإنها توفر شهادات المواد التي تؤكد درجات الفولاذ وسمك طلاء الزنك. هذه الوثائق ترضي مفتشي البناء الصارمين.

تقييم هياكل التسعير بالجملة بعناية. تستهلك المشاريع التجارية الكبيرة آلاف المثبتات. يوفر الشراء بكميات الدلاء أو المنصات السائبة كفاءة هائلة من حيث التكلفة مقارنة بشراء الصناديق الاستهلاكية الصغيرة. تفاوض على المستويات المجمعة مقدمًا لتحسين ميزانية المشتريات الخاصة بك.

خاتمة

في حين أن المرساة الإسفينية تمثل المعيار الذهبي الذي لا يمكن إنكاره لتثبيت الخرسانة الصلبة، فإن الأداء الحقيقي يعتمد على متغيرات دقيقة متعددة. يتطلب النجاح فهم الآليات الداخلية واحترام قيود المواد الأساسية.

• قم دائمًا بمطابقة المادة الفولاذية والطلاء بدقة مع الظروف البيئية المحيطة لمنع التآكل.

• احترام أعماق التضمين، ومسافات الحواف، وقواعد التباعد لتعظيم قدرات القص والشد.

• فرض بروتوكولات التثبيت الصارمة، مع التركيز على نظافة الثقب وتطبيق عزم الدوران المعاير.

• منتجات متوافقة مع المصدر تتميز بشهادات ICC-ES للتطبيقات الهيكلية والزلازل.

اتخذ الخطوة التالية لتأمين مشروعك بأمان. اعرض جداول التحميل الفنية الشاملة، أو تصفح كتالوج المنتج الكامل، أو اتصل بفريق هندسي متخصص اليوم للحصول على توصية خاصة بالمشروع مصممة وفقًا لمتطلبات التحميل المحددة الخاصة بك.

التعليمات

س: هل يمكن إزالة المرساة الإسفينية بمجرد تركيبها؟

ج: بشكل عام، لا. يعض مقطع التمدد في الخرسانة بشكل دائم. ستؤدي محاولة إخراجها إلى تلف الخرسانة المحيطة بشدة. لإزالة المرساة، يجب عليك قطع المسمار باستخدام طاحونة زاوية. بدلًا من ذلك، إذا قمت بحفر حفرة بلا قاع في البداية، يمكنك دق المسمار بالكامل في الخرسانة.

س: ما هو حجم لقمة الحفر التي أحتاجها لمرساة إسفينية؟

ج: يجب أن يتطابق قطر لقمة الحفر بدقة مع قطر المرساة. على سبيل المثال، يتطلب المرساة مقاس 1/2 بوصة بشكل صارم لقمة حفر ذات رأس كربيد مقاس 1/2 بوصة. استخدم دائمًا البتات المطابقة لمعايير ANSI لضمان بقاء تفاوتات الثقب دقيقة تمامًا.

س: هل يمكنني استخدام مرساة إسفينية في الطوب أو الطوب؟

ج: لا، فقوة التمدد الميكانيكية المكثفة ستتسبب على الفور في تشقق أو تفجير البناء المجوف أو الهش أو الناعم. استخدامها في الطوب يدمر السلامة الهيكلية للجدار. استخدم دائمًا مثبتات الأكمام، أو المثبتات اللاصقة، أو المثبتات اللاصقة لتطبيقات البناء.

س: ما هو الوزن الذي يمكن أن يحمله مرساة إسفينية مقاس 1/2 بوصة؟

ج: تعتمد قدرة التحمل بشكل كامل على قوة ضغط الخرسانة (PSI)، وعمق التضمين المحدد، وما إذا كان الحمل يطبق قوى القص أو الشد. يمكن أن يحتوي مسمار مقاس 1/2 بوصة على عدة آلاف من الجنيهات في الخرسانة بوزن 4000 رطل لكل بوصة مربعة. قم دائمًا بتوجيه حساباتك إلى جداول التحميل الخاصة بالشركة المصنعة.
