يتطلب مقاس 5/8 بوصة المرساة الإسفينية مثقاب حفر حجريًا مقاس 5/8 بوصة بالضبط. لا يمكنك تكبير الحجم أو تقليله. على عكس مثبتات الحائط القياسية، تعتمد هذه المثبتات المحددة بالكامل على الأبعاد الدقيقة لتعمل بشكل صحيح. إن الاحتكاك الميكانيكي الناتج عن مشبك التمدد على الجدران الخرسانية يحدد قوة ثباتها. إذا قمت بحفر حفرة واسعة جدًا، فسوف تدور المرساة بحرية. إذا قمت بتجويفها بشكل ضيق للغاية، فإنك تخاطر بتشقق المادة الأساسية.
يتطلب تنفيذ هذه العملية بشكل صحيح أكثر من مجرد مطابقة الأرقام. سنرشدك خلال تأكيد مواصفات البت الدقيقة وتجنب الأخطاء الشائعة. سوف تتعلم كيفية تحديد متطلبات تحمل ANSI الحاسمة لأدوات الحفر. سنشرح أيضًا كيفية مطابقة مواد التثبيت الخاصة بك مع التطبيق البيئي المحدد. وأخيرًا، قمنا بتفصيل بروتوكول التثبيت الموحد. يضمن اتباع هذه القواعد أن يحقق مشروعك امتثالًا آمنًا وموثوقًا لتصنيف الحمل.
التطابق التام: يجب أن يتطابق قطر لقمة الحفر بشكل مماثل مع قطر المرساة (استخدم لقمة مقاس 5/8 بوصة لمرساة إسفينية مقاس 5/8 بوصة).
التوافق مع ANSI: استخدم فقط لقم الثقب ذات الرؤوس الكربيدية التي تفي بمعايير ANSI B212.15 لضمان تحمل الثقب.
قاعدة العمق: قم دائمًا بحفر الثقب بعمق لا يقل عن 1/2 بوصة من عمق تثبيت المرساة المقصود لاستيعاب الغبار والحطام الخرساني.
اختيار المواد: يعد الاختيار بين الفولاذ المطلي بالزنك أو المجلفن بالغمس الساخن أو الفولاذ المقاوم للصدأ أمرًا بالغ الأهمية للسلامة الهيكلية على المدى الطويل ومقاومة التآكل.
مبدأ التحجيم هنا واضح ومباشر بشكل ملحوظ. تتبع مثبتات الخرسانة الصناعية قاعدة صارمة للتحجيم 1:1. القطر الاسمي لمرساة الإسفين يساوي دائمًا قطر الثقب المطلوب. لا يوجد أي تخمين على الإطلاق. لا تحتاج إلى تقليل حجم القطعة لإنشاء ملاءمة أكثر إحكامًا. يتعامل مشبك التوسيع الهندسي مع عملية الإمساك تلقائيًا بمجرد عزم الدوران.
غالبًا ما تفشل لقم الثقب القياسية أثناء التركيبات الهيكلية الحرجة. لمنع الفشل، يجب عليك استخدام البتات التي تتوافق مع معايير ANSI B212.15. تفرض هذه الشهادة المحددة تسامحًا صارمًا في التصنيع. يمنع الشركات المصنعة من إنتاج البتات خارج نافذة ذات أبعاد ضيقة جدًا. تتآكل أطراف القطع الخرسانية بسرعة أثناء الاستخدام المكثف. ومع ذلك، فإن لقمة الحفر المعتمدة من ANSI تضمن عدم اتساع الثقب الأولي أبدًا.
يؤدي استخدام قطعة غير تابعة لمعايير ANSI أو البالية أو الرخيصة إلى حدوث مشكلات كبيرة في التثبيت. غالبًا ما تتمايل هذه البتات السفلية أثناء التشغيل. يؤدي هذا التذبذب إلى إنشاء ثقب كبير الحجم أو بيضاوي الشكل. عند إدخال أداة التثبيت في فتحة كبيرة الحجم، لا يستطيع المشبك الإمساك بالمصفوفة الخرسانية. سوف تدور الوحدة بأكملها في مكانها ببساطة. وسوف تفشل في تحقيق عزم الدوران المطلوب.
فيما يلي جدول مقارنة سريع يوضح الفرق بين البتات القياسية والمتوافقة مع ANSI:
ميزة | بت البناء القياسية | ANSI B212.15 بت معتمد |
|---|---|---|
مراقبة التسامح | مرتخي؛ يختلف حسب الدفعة | صارمة للغاية؛ منظمة للغاية |
جودة طرف كربيد | الصف الأساسي رقائق بسهولة | الصف الصناعي. يقاوم الحرارة العالية |
دقة الثقب | عرضة لخلق ثقوب الجرس | يخلق ثقوب أسطوانية تماما |
ملاءمة التطبيق | واجب خفيف؛ المراسي البلاستيكية | واجب ثقيل؛ مراسي التوسع الهيكلي |
يتطلب حفر ثقب مقاس 5/8 بوصة في الخرسانة الصلبة قوة تأثير شديدة. تعتبر المثاقب ذات المطرقة الدوارة SDS-Plus أو SDS-Max إلزامية لهذه المهمة. يجب ألا تستخدم المثقاب/المفكات القياسية أبدًا. سوف يسير المثقاب القياسي عبر سطح الخرسانة ويحترق لقمة الحفر بسرعة. والأهم من ذلك، تخلق المثاقب القياسية ثقوبًا غير مستوية ذات فوهات جرسية. توفر المطارق الدوارة الطاقة الإيقاعية الدقيقة اللازمة لسحق الخرسانة بشكل نظيف.
إن اختيار حجم الثقب المناسب هو نصف المعادلة فقط. يجب عليك أيضًا تقييم البيئة المحيطة بعناية. إن استخدام المواد الخاطئة لمناخك المحدد يؤدي إلى كارثة. تسبب الرطوبة فشل القص أو الشد المبكر عن طريق التآكل الشديد. لمنع ذلك، يجب عليك اختيار الطبقة الواقية أو السبائك المناسبة.
يمكننا تصنيف هذه السحابات إلى ثلاثة حلول مادية أساسية. يخدم كل منها غرضًا بيئيًا متميزًا:

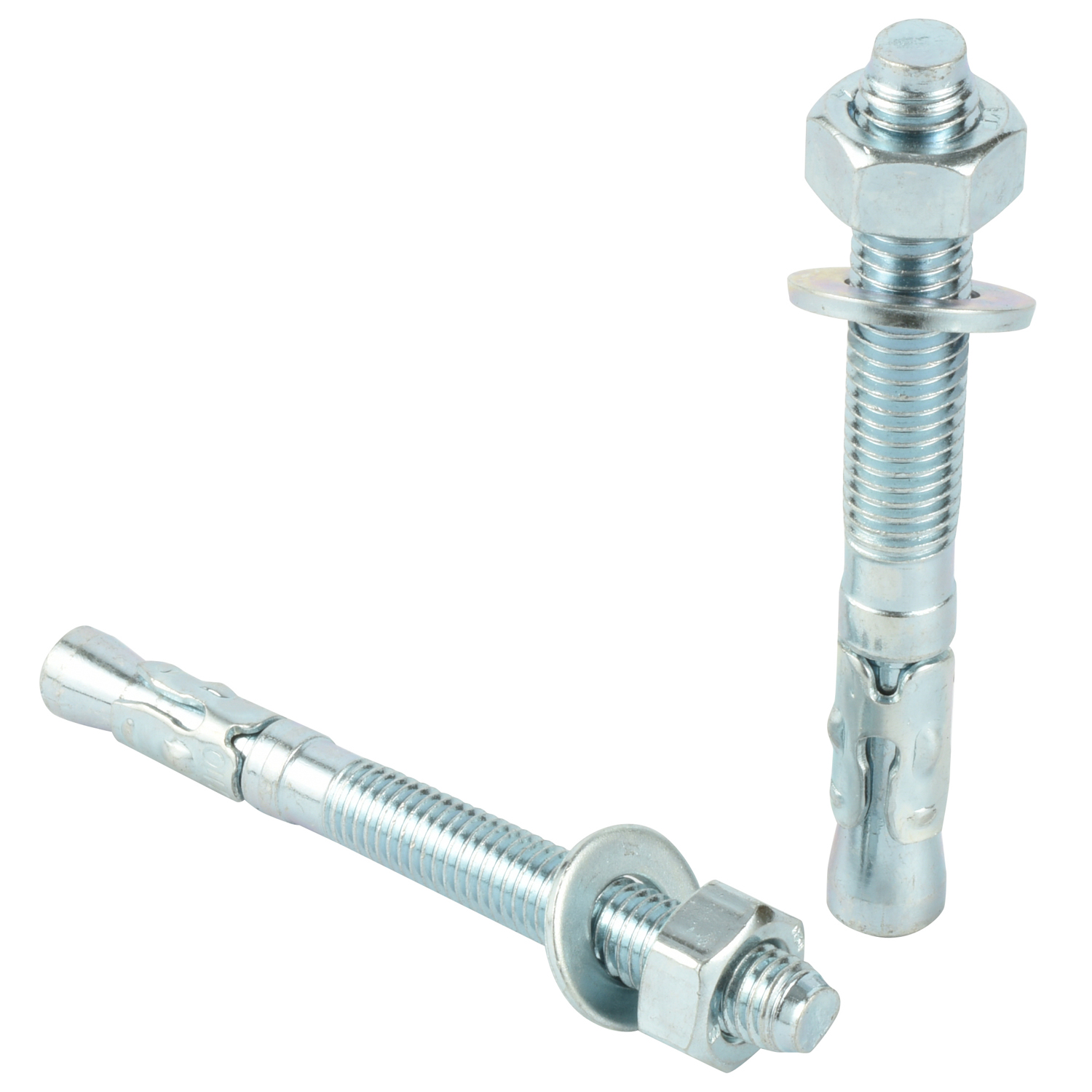

الفولاذ الكربوني المطلي بالزنك: هذا هو الأفضل للبيئات الجافة والداخلية فقط. إنها فعالة من حيث التكلفة للغاية بالنسبة للمباني التي تسيطر عليها المناخ. ومع ذلك، فإنه لا يزال عرضة للرطوبة والصدأ.
المجلفن بالغمس الساخن (HDG): نوصي بهذا لتطبيقات الأخشاب المعالجة والبيئات الخارجية الرطبة. يوفر طلاء الزنك السميك حماية ممتازة على المدى المتوسط ضد العناصر.
الفولاذ المقاوم للصدأ سلسلة 300 (304/316): هذه السبيكة إلزامية للبيئات البحرية أو المصانع الكيماوية أو التعرض المستمر للمياه. إنها تحمل تكلفة أولية عالية ولكنها توفر أقل مخاطر الفشل بشكل عام.
استخدم هذا المخطط الموجز لتحديد أفضل المواد لمشروعك المحدد:
نوع المادة | بيئة | مقاومة التآكل | أفضل حالة استخدام |
|---|---|---|---|
مطلي بالزنك | داخلي / جاف | قليل | الإطار الهيكلي الداخلي، الرفوف |
المجلفن بالغمس الساخن | خارجي / رطب | متوسطة إلى عالية | صفائح عتبات خارجية، خشب معالج |
304 الفولاذ المقاوم للصدأ | كيميائي رطب/خفيف | عالي | تجهيزات خارجية، طقس معتدل |
316 الفولاذ المقاوم للصدأ | البحرية / المغمورة | الحد الأقصى | أرصفة المياه المالحة والمصانع الكيماوية |
تحتاج أيضًا إلى حساب طول التثبيت المطلوب بالضبط. كثير من الناس يشترون عن طريق الخطأ المراسي بناءً على سمك التركيب فقط. قم بتوضيح الطول باستخدام هذه الصيغة الصارمة:
الحد الأدنى لعمق التضمين + سمك التركيب + بدل الصمولة/الغسالة = الحد الأدنى لطول المرساة.
تحقق دائمًا من الحد الأدنى لعمق التضمين المحدد من قبل الشركة المصنعة. عادةً ما تتطلب إضافة الجوز والغسالة 5/8 إلى 3/4 بوصة إضافية. لا تخمن هذه الأبعاد أبدًا.
حتى الأجهزة ذات الحجم المثالي يمكن أن تفشل إذا تم تركيبها بشكل غير صحيح. نرى العديد من المشاريع تعاني بسبب ضعف تنفيذ الموقع. يجب أن تفهم مخاطر التنفيذ الثلاثة الحاسمة هذه لضمان أقصى قدر من السلامة الهيكلية.
يؤدي الحفر في الخرسانة إلى توليد كمية هائلة من غبار السيليكا الناعم. يؤدي ترك الغبار المتراكم داخل الفتحة إلى منع مشبك التمدد من الإمساك بالمصفوفة الخرسانية بشكل صحيح. عندما لا يتمكن المشبك من اختراق الخرسانة النظيفة، فإنه ينزلق للأعلى. يجب عليك استخدام طريقة النفخ القياسية لتنظيفها. أولاً، استخدم الهواء المضغوط لطرد الغبار السائب. بعد ذلك، قم بفرك الجوانب باستخدام فرشاة سلكية. وأخيرا، تفجيرها مرة أخرى. يجب أن تضمن المواقع التجارية أيضًا الامتثال الصارم لغبار السيليكا الخاص بإدارة السلامة والصحة المهنية (OSHA) أثناء هذه العملية.
يجب عليك الحفر بشكل أعمق مما تعتقد. إذا لم يتم حفر الثقب بعمق 1/2 بوصة على الأقل من التضمين المقصود، فستواجه مشكلة كبيرة. سوف يصل المرساة الإسفينية إلى الأسفل على الغبار المضغوط قبل أن يقوم الجوز بتثبيت التركيب. وعندما يصل إلى القاع، لا يمكنك دفعه أبعد من ذلك. من المستحيل تقريبًا إزالة أداة التثبيت الموسعة جزئيًا. قم دائمًا بتعيين مقياس عمق ميكانيكي على المطرقة الدوارة الخاصة بك.
إن تطبيق قوة الدوران الصحيحة أمر غير قابل للتفاوض. كلا الطرفين يقوضان الاتصال بشدة.
عزم الدوران المنخفض: إذا قمت بتطبيق قوة قليلة جدًا، فلن يتوسع المشبك الإسفيني بالكامل أبدًا. وهذا يهدد بشكل مباشر بانسحاب كارثي تحت الضغط.
الإفراط في عزم الدوران: يؤدي تطبيق الكثير من القوة إلى تجريد الخيوط المعدنية بالكامل. والأسوأ من ذلك أنه يمكن أن يسحق الخرسانة المحيطة بمنطقة التوسع.
ننصح بشدة باستخدام مفتاح عزم الدوران المُعاير. يتطلب المثبت القياسي مقاس 5/8 بوصة عادةً حوالي 90 قدمًا - رطلًا من عزم الدوران. ومع ذلك، يجب عليك الالتزام بدقة بأوراق مواصفات الشركة المصنعة المحددة للحصول على القيم الدقيقة.
يؤدي اتباع تسلسل موحد إلى إزالة الخطأ البشري من المعادلة. استخدم هذه الخطوات الدقيقة لتحقيق سعات التحميل المذكورة بأمان.
الخطوة 1: الحفر. ضع المطرقة الدوارة بشكل عمودي تمامًا على السطح الخرساني. استخدم لقمة جديدة مقاس 5/8 بوصة وفقًا لمعايير ANSI. اضبط مقياس عمق الحفر على عمق التضمين المطلوب بالإضافة إلى 1/2 بوصة إضافية. اثقب الثقب بثبات دون الضغط على الأداة.
الخطوة 2: المقاصة. قم بإزالة لقمة الحفر. استخدم الهواء المضغوط أو فوهة فراغية متخصصة لإزالة المسحوق السائب. قم بتشغيل فرشاة سلكية صلبة لأعلى ولأسفل جدران الحفرة. انفخ الغبار مرة أخيرة لضمان الحصول على سطح نظيف.
الخطوة 3: التحضير. خذ أجهزتك وقم بربط الجوز بها. اقلب الجوز حتى يستقر تمامًا في الجزء العلوي من القسم الملولب. يحمي هذا الوضع الخيوط الحساسة من ضربات المطرقة الثقيلة أثناء الإدخال.
الخطوة 4: الجلوس. قم بمحاذاة تركيباتك فوق الحفرة. قم بقيادة الوحدة عبر فتحة التثبيت وأسفل الخرسانة. استخدم مطرقة ثقيلة لهذه الخطوة. توقف عن الضرب عندما تستقر الغسالة تمامًا على سطح التركيب.
الخطوة 5: الدوران. احصل على مفتاح عزم الدوران المُعاير. قم بربط الصمولة بدقة وفقًا لوزن القدم المحدد من قبل الشركة المصنعة. إذا لم يكن مفتاح الربط متاحًا تمامًا، فقم بربطه من 3 إلى 5 لفات كاملة بعد إحكام ربطه يدويًا.
إن تحديد مصادر أجهزتك بشكل صحيح هو خطوتك الحاسمة الأخيرة. يحتوي سوق البناء على الكثير من أدوات التثبيت الرخيصة التي لا تحمل علامات تجارية. يجب عليك تجنب هذه بقوة لأي تطبيقات هيكلية.
انصح فريق المشتريات الخاص بك بعدم شراء سلع منخفضة الجودة. بدلاً من ذلك، ابحث تحديدًا عن الأجهزة التي تحمل موافقات ICC-ES (خدمة تقييم مجلس الكود الدولي). يؤكد ختم ICC-ES على الاختبارات الصارمة. إنه يضمن الأداء في كل من البيئات الخرسانية المتشققة وغير المتشققة. يثق المهندسون عالميًا بهذه الشهادات فيما يتعلق بالأحمال الهيكلية الثقيلة.
قبل تقديم طلب بالجملة، قم بمراجعة قوانين البناء المحلية الخاصة بك بدقة. غالبًا ما تملي البلديات الحد الأدنى المحدد لأعماق التضمين. وقد يفرضون أيضًا تقييمات صارمة للأداء الزلزالي استنادًا إلى خطوط الصدع الجغرافية لديك. اجمع هذه المواصفات الدقيقة أولاً. بعد ذلك، قم بشراء لوازم المعتمدة المرساة الإسفينية إلى جانب لقم SDS المطابقة المعتمدة من ANSI.
يعتمد النجاح الشامل للتثبيت بالكامل على استخدام لقمة بناء متوافقة مع ANSI مقاس 5/8 بوصة. يؤدي قطع الزوايا عند تغيير حجم البت إلى إضعاف السلامة الهيكلية بشكل مباشر. تضمن المطابقة الدقيقة للأبعاد أن يعمل مقطع التوسيع تمامًا كما تم تصميمه. تذكر هذه الخطوات التالية ذات التوجه العملي لمشروعك القادم:
تأكد دائمًا من أن لقمتك تحمل شهادة ANSI B212.15 قبل الحفر.
قم بحفر الثقوب بشكل عمودي تمامًا وأضف عمقًا إضافيًا بمقدار 1/2 بوصة لإزالة الغبار.
قم باستخراج جميع غبار السيليكا بدقة باستخدام تقنية النفخ بالفرشاة.
قم بمراجعة مستويات الرطوبة البيئية لديك لتحديد السبيكة المعدنية الصحيحة.
قم بتطبيق عزم الدوران النهائي بدقة باستخدام مفتاح ربط مُعاير للوصول إلى مواصفات الشركة المصنعة.
ج: المرساة ببساطة لن تتناسب مع الحفرة. سيؤدي الضغط عليه بمطرقة ثقيلة إلى ثني العمود المعدني بشدة. سيؤدي أيضًا إلى إتلاف الخيوط الدقيقة أو تشقق الخرسانة المحيطة. يجب عليك دائمًا استخدام حجم بت مطابق 1:1 تمامًا.
ج: بشكل عام، الحد الأدنى القياسي للتضمين لمرساة مقاس 5/8 بوصة هو 2-3/4 بوصة. ومع ذلك، يجب على المهندسين استشارة ورقة البيانات الفنية الخاصة بالشركة المصنعة. تحمل العلامات التجارية وأنواع المواد المختلفة بيانات اختبار فريدة ضرورية للحصول على تقييمات دقيقة للحمل الهيكلي.
ج: لا، لقد تم تصميم المراسي الإسفينية بشكل صارم لتطبيقات الخرسانة الصلبة. سيؤدي استخدامها في الطوب أو البلوك المجوف إلى كسر المادة الأساسية وتنفجر تمامًا. يلزم استخدام مثبتات الأكمام أو أنظمة الإيبوكسي الكيميائية لمواد البناء الأكثر ليونة.
ج: تتطلب معظم الشركات المصنعة مسافة حافة لا تقل عن 5 إلى 6 أضعاف قطر المرساة. بالنسبة لحجم 5/8 بوصة، فإن هذا يساوي تقريبًا 3-1/8 بوصة إلى 3-3/4 بوصة. تمنع هذه المسافة الخرسانة من التشظي أو النفخ جانبيًا عندما يتمدد المشبك.
